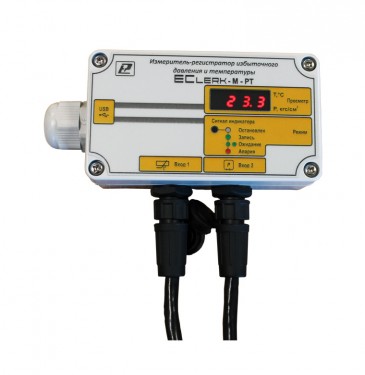

Измеритель-регистратор избыточного давления и температуры EClerk-M-PT-HP

Измеритель-регистратор избыточного давления и температуры EClerk-M-PT-HP
Цена с НДС от 18221 руб.

• Одновременая регистрация избыточного давления и температуры
• Яркий светодиодный индикатор
• Диапазон температуры эксплуатации: –40…+55°С
• Сенсоры температуры и давления входят в комплект поставки
• Современное ПО, построение графиков отдельно для температуры и давления
• Оптимальное решение для контроля за теплоснабжением в ЖКХ
• Межповерочный интервал - 2 года

Измерители-регистраторы температуры внесены в Госреестр средств измерений РФ Измерители-регистраторы температуры внесены в Госреестр средств измерений Республики Казахстан Измерители-регистраторы температуры внесены в Госреестр средств измерений Республики Беларусь Измерители-регистраторы температуры внесены в Госреестр средств измерений Киргизской республики Логгеры EClerk-M внесены в Гос. реестр средств измерения Республики Узбекистан

Заказать
Нравится прибор? Расскажи

Измеритель–регистратор EClerk–М–PT (далее – прибор) предназначен для измерения и регистрации избыточного давления и температуры жидкости во времени с последующей обработкой полученной информации на персональном компьютере или мобильном устройстве. Прибор может применяться в ЖКХ для измерения и регистрации параметров теплоснабжения зданий и сооружений, в системах отопления или горячего водоснабжения зданий и сооружений, в производстве и при транспортировке для мониторинга уровня или веса жидкости, а также температуры в различных емкостях, в различном технологическом оборудовании для мониторинга избыточного давления, веса жидкости,  уровня  жидкости и температуры.

Прибор выполнен в климатическом исполнении УХЛ 3.1 по ГОСТ 15150–69. Прибор состоит из трёх основных частей: измерителя-регистратора, сенсора давления и сенсора температуры, а также  соединителей с разъёмами для подключения сенсоров к измерителю-регистратору. Условия эксплуатации: до 95 % отн. вл., 80,0…110 кПа атм. давл., по температуре:

-измерителя-регистратора и соединителей: –40…+55 °С,

-сенсоров давления и температуры: -40…+120 °С,

Длина кабельных соединителей 1 м., увеличение длины не допускается.

Степень защиты прибора включая все его составные части: IP54.

У прибора со встроенным индикатором измеренные значения избыточного давления и температуры можно посмотреть на встроенном индикаторе путём нажатия на кнопку «Просмотр», первое нажатие - избыточное давление в кгс/см2, второе нажатие- температура в °С.

Краткое описание порядка работы с прибором:

  • установите в прибор элемент питания,
  • установите на компьютере ПО:  EClerk-2.0, скачав его с данного сайта (раздел Программное обеспечение),
  • сконфигурируйте (настройте) прибор,
  • установите на месте эксплуатации сенсоры температуры и давления, установите на вертикальной поверхности прибор, подключите сенсоры к прибору,
  • начните работу по кнопке или по времени,
  • отслеживайте текущие показания по встроенному дисплею (при его наличии),
  • подключите прибор к ПК и загрузите данные,
  • проанализируйте данные, при необходимости сформируйте отчёт, сконвертируйте данные в нужный формат.

Программа EClerk 2.0

Для работы с прибором (конфигурирование, анализ данных, формирование Отчёта) имеется программа EClerk-2.0.

Возможности программы:

  • настройка (конфигурирование) прибора;
  • работа в режиме Online (USB–измеритель);
  • фильтрация по максимальному и минимальному значению, по времени;
  • представление данных в виде таблицы и графика, графики по температуре и по давлению строятся отдельно,;
  • подготовка Отчёта;
  • экспорт данных в Exсel;
  • представление данных по каналу избыточного давления в различных физических единицах с масштабированием измеренной величины, например, высота уровня жидкости в метрах.

Программа EClerk v.2.0 конфигурирования автономных измерителей-регистраторов EClerk-M и работы с данными

 Если программа не скачивается, нажмите на ссылку правой кнопкой мыши и выберите пункт меню "Сохранить объект (ссылку) как..."

 Внимание! Для работы всех опций программы рекомендуем устанавливать её на ПК не в системных папках и не на системном диске. Если программа установлена в системной папке или на системном диске, то необходимо открыть свойства Ярлыка программы и поставить галочку в пункте "выполнять программу от имени администратора".

Связано это с тем, что при использовании функции программы "копировать ранее установленные настройки" она должна создать файл настроек, для размещения которого на системном диске требуется разрешение администратора.

 СКАЧАТЬ

Рекомендуемые системные требования к компьютеру для программы EClerk-2.0

  • Windows XP, 7, 8, 10
  • Свободное место на диске, не менее 20 MБ.
  • Разрешение монитора не меньше 1024х768
  • Наличие порта USB 2.0



Количество каналов измерения 2
Объем памяти, максимальный 260 тыс. значений на каждый канал
Суточная точность хода внутреннего таймера не хуже ±1 с
Период регистрации от 1 с до 24 ч (устанавливается в ПО)
Тип записи данных циклический, до заполнения
Тип старта по времени, по кнопке
Разрешение ПО 0,01 по обоим каналам
Дополнительная функция режим работы "суточные циклы"
Режим работы "Индикация через 10 с" автоматическое включение индикатора каждые 10 с*
Количество интервалов записи (сессий) максимальное - 21
Питание от батареи типоразмера 1/2АА напряжением 3,6 В или от USB
Средняя наработка на отказ не менее 40000 ч
Средний срок службы не менее 5 лет
Габаритные размеры 137х34х19 мм
* Не рекомендуется длительная работа прибора в данном режиме. С включением режима "Индикация через 10 с" время жизни элемента питания не нормируется.

Диапазон измерения, основная абсолютная погрешность, разрешающая способность прибора и программного обеспечения

Диапазон измерения Погрешность измерения Разрешающая способность
Избыточное давление, кПа (кгс/см2), в зависимости от исполнения:
EClerk-M-PT-6:      от 0 до 600 (от 0 до 6)

Допускаемая приведённая к
верхнему пределу измерений

погрешности: ±1,0 %

 0,01
EClerk-M-PT-25:    от 0 до 2450 (от 0 до 24,5)
EClerk-M-PT-60:    от 0 до 6000 (от 0 до 60)
Температура, оС
-40...+120 Основная абсолютная погрешность: ±1,0 0,01

Дополнительная абсолютная температурная погрешность: ±(0,1+0,0006*|Т изм|)

Дополнительная допускаемая приведённая к верхнему пределу измерений погрешность избыточного давления: ±0,3 %

Дополнительное оборудование*
Кронштейн КД2-Н для крепления приборов к стене
быстросъёмное соединение
Кронштейн КД1-Н для крепления приборов к стене
Элемент питания 1/2AA для регистратора EClerk-M

*Дополнительное оборудование указывается в поле для заказа вместе с выбранным прибором или самостоятельно (если заказывается только доп.оборудование).
