Термопреобразователь сопротивления ТСМr (ТСПr)-Кл4-1 (для воздуховодов)
Термопреобразователь сопротивления c чувствительным из платины ТСПr и меди ТСМr конструктивного исполнения Кл4-1 предназначен для контроля температуры в воздуховодах и других измеряемых рабочих средах, химически неагрессивных и не разрушающих материал защитного корпуса датчика. В том числе в системах отопления, вентиляции и кондиционирования (HVAC). Датчик температуры для воздуховода Кл4-1 снабжен круговым фланцем с тремя крепежными отверстиями и резиновым уплотнительным кольцом. Для установки на воздуховоде достаточно проделать четыре отверстия: под зонд и винты и закрепить датчик при помощи трех самонарезных винтов.
Термопреобразователи изготавливаются с диаметром зонда от 2 мм, что обеспечивает очень низкую инерционность.

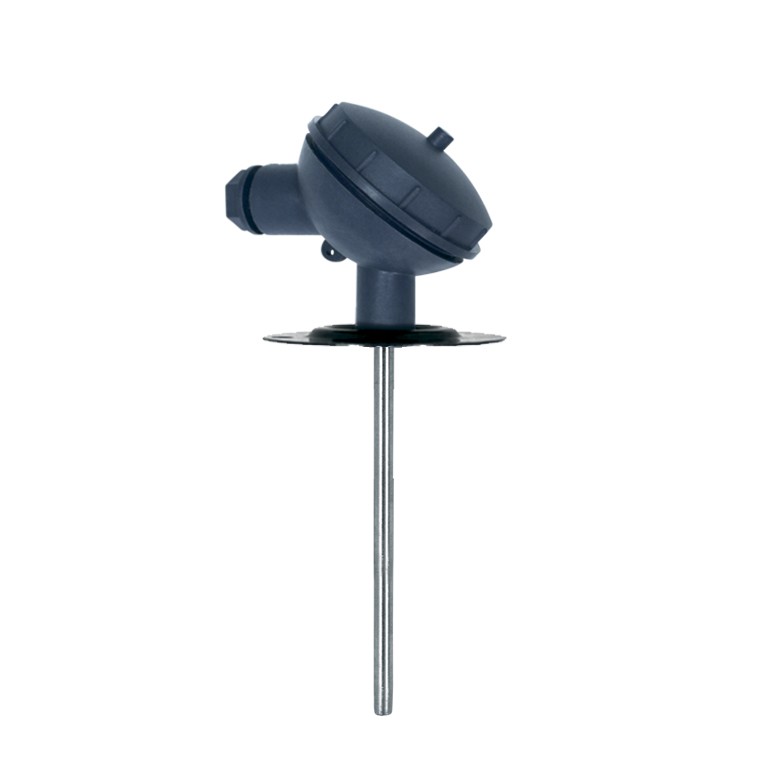

Внешний вид
Перечень стандартных размеров
| Диаметр монтажной части, d, мм | 2,0 | 4,0 |
| Длина монтажной части, l, мм | 100,0 |
100; 200,0 |
| НСХ | 50М, 100М, 50П,100П, Pt100, Pt1000 |
| Класс допуска | В;С (50М; 100М) |
|
Кол-во чувствительныхэлементов/ диам. монт. ч. |
1;2 (2-х пров. сх.и диам. зонда 4 мм) |
| Диапазон измеряемой температуры, °С | -50…+100 |
| Время термической реакции, с | 7 |
|
Максимальный измерительный ток, мА для 50М, 100М, 50П, 100П: для Pt100, Pt1000: |
0,5 0,2 |
| Схема соединений | 2;3-х проводная |
