Термопреобразователь сопротивления ТСМr (ТСПr)-К9
• контроль температуры поверхности труб,
• удобная быстрая установка на объекте
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К9 предназначены для измерения температуры поверхности труб различных диаметров от 10 до 120 мм. ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), отн. влажности воздуха до 95% при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Комплектность поставки
- термопреобразователь сопротивления ТСПr/ ТСМr–К9 - 1 шт
- паспорт - 1 шт

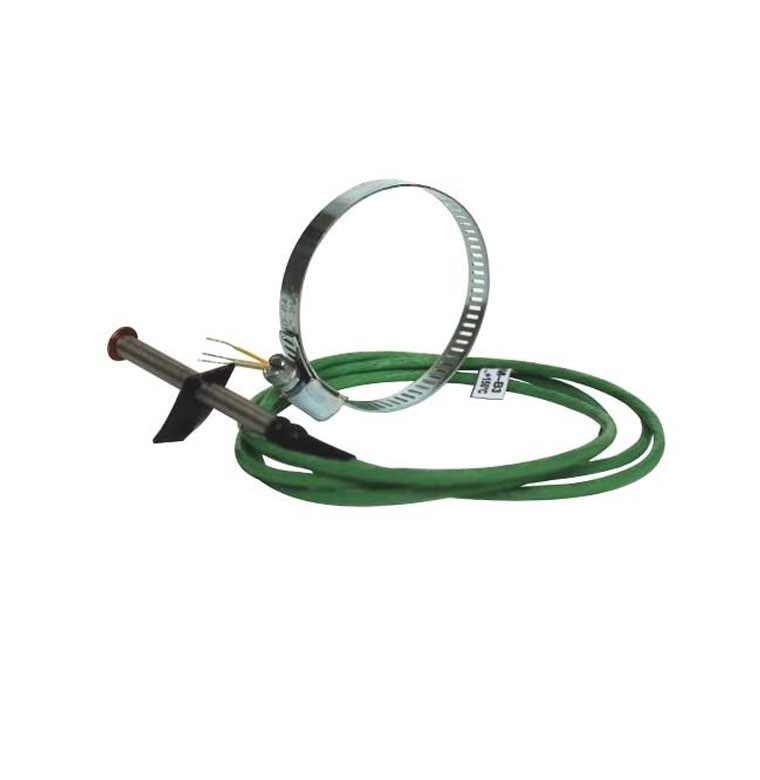

Внешний вид
D - диаметр хомута, мм; L - длина кабеля, м Хомут в комплект поставки не входит
Перечень стандартных размеров
| Диаметр монтажной части, d, мм | 5,0 |
| Длина монтажной части, l, мм | 60,0 |
| Диаметр хомута, D, мм | 20,0; 40,0; 60,0; 80,0; 120,0 |
| Длина кабеля, L, м |
3–х провод. схема (для Pt1000): 4,0; 6,0 2–х проводная схема: 0,2; 1,0; 2,0 |
