Термопреобразователи с полупроводниковым чувствительным элементом ТС.п/п–К

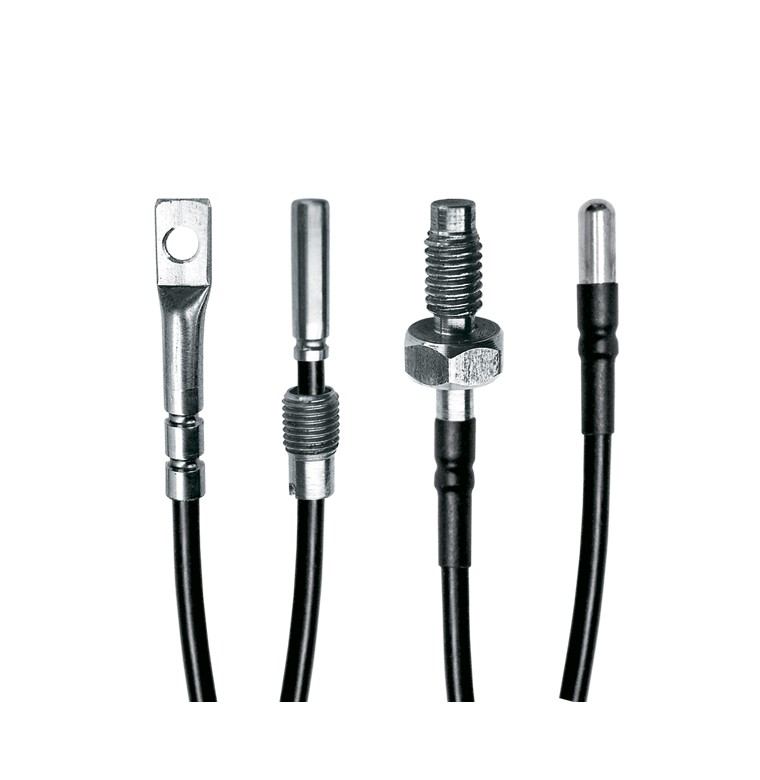

Термопреобразователи полупроводниковые ТС.п/п–К

Цена с НДС от 900 руб.

большой выходной сигнал напряжения
удобство применения
отсутствие дополнительных требований к присоединительному кабелю
высокая надёжность
низкая цена

Заказать

Термопреобразователи ТС.п/п предназначены для измерения температуры воздуха, жидкости, поверхности крупногабаритных изделий или труб, например: в системах горячего водоснабжения и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитной арматуры термопреобразователя.

В термопреобразователях в качестве чувствительного элемента используется полупроводниковый датчик ТС 1047 фирмы «Microchip».

Термопреобразователи ТС.п/п предназначены для работы с терморегуляторами: Ратар-01.п/п, Ратар-02.п/п, Ратар-02К, Ратар-02-1, Ратар-02А-1.

Внешний вид и габаритные размеры

Конструктивное исполнение	Диаметр монтажной части, D, мм	Длина монтажной части, l, мм	Длина кабеля, L, м
Термопреобразователь К2 (контроль температуры воздуха, массивных изделий)	5,0; 6,0	20,0; 30; 60,0; 80,0; 100,0	0,2; 1,0; 2,0; 4,0; 6,0
Термопреобразователь К2.1 (контроль температуры воздуха, массивных изделий)	5,0	20,0; 30,0;60,0 80,0; 100,0	0,2; 1,0; 2,0; 4,0; 6,0
Термопреобразователь К3 (контроль температуры прессформ, подшипников)	5,0	13,0	0,2; 1,0; 2,0; 4,0; 6,0
Термопреобразователь К4 (контроль температуры жидких и сыпучих сред)	5,0; 6,0; 8,0	60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250; 320	0,2; 1,0; 2,0; 4,0; 6,0
	5,0; 6,0; 8,0	60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250; 320	0,2; 1,0; 2,0; 4,0; 6,0
Термопреобразователь К4.1 (контроль температуры жидких и сыпучих сред, поверхности вращающихся объектов)	5,0; 6,0; 8,0	60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250; 320	0,2; 1,0; 2,0; 4,0; 6,0
	5,0; 6,0; 8,0	60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250; 320	0,2; 1,0; 2,0; 4,0; 6,0
Термопреобразователь К5 (контроль температуры поверхности твердых тел)	5,0	30,0	0,2; 1,0; 2,0; 4,0; 6,0
Термопреобразователь К9 (контроль температуры поверхности труб)	Диаметр хомута: 20,0; 40,0; 60,0; 80,0; 120,0 хомут в комплект поставки не входит	60,0	0,2; 1,0; 2,0; 4,0; 6,0

Диапазон измеряемой температуры, °С	-40…+125
Пределы допускаемого отклонения, °С	±0,5
Напряжение питания (от терморегулятора Ратар), В	от 2,7 до 4,4
Выход, В	0,1 до 1,75
Чувствительность, мВ/°С	10
Рабочее давление:	для К3 – до 0,1 МПа; для К4 и К4.1 – до 16,0 МПа
Материал защитной арматуры	12Х18Н10Т по ГОСТ 5632–72
Тип кабеля	RFM; RFS
Средний срок службы	не менее 5 лет

Паспорт
