Термопреобразователь сопротивления ТСМr (ТСПr)-Кл3-1
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения Кл3-1 предназначены для контроля температуры воздуха и неагрессивных газов. Датчик предназначен для внутренней или наружной установки, также применяется в системах отопления и кондиционирования (HVAC). ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), отн. влажности воздуха до 95% при 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениями.
Комплектность поставки
термопреобразователь сопротивления ТСХr-Кл3-1 - 1 шт;
паспорт - 1 шт

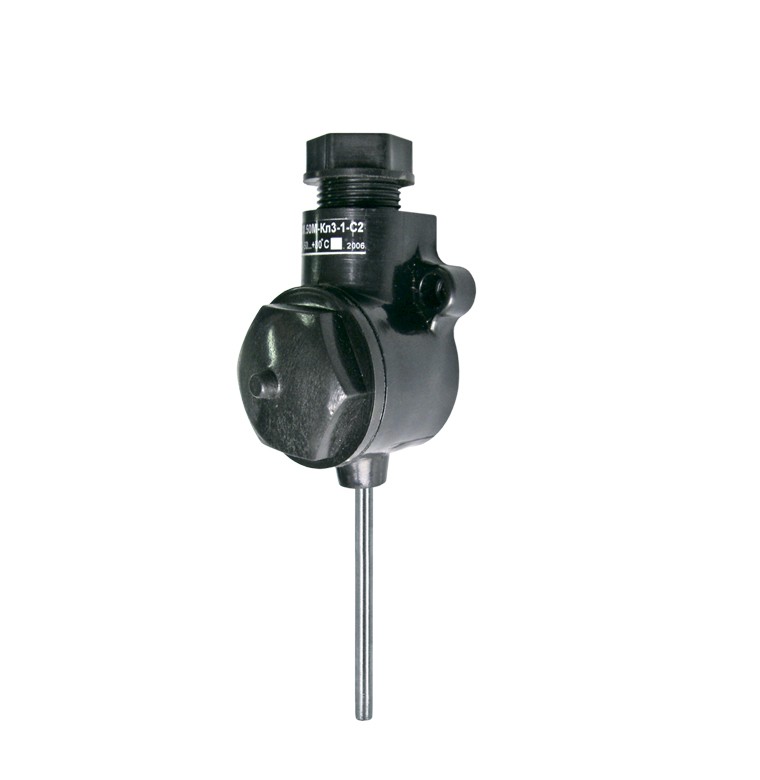

Внешний вид
| НСХ | 50М, 100М, 50П, 100П, Pt100, Pt1000 |
| Класс допуска | В;С (50М; 100М) |
| Кол-во чувствительных элементов | 1 |
|
Пределы допускаемой абсолютной погрешности измерений |
±(0,3 + 0,005|t|) |
| Диапазон измеряемой температуры, °С | -50…+100 |
|
Максимальный измерительный ток, мА для 50М, 100М, 50П, 100П: для Pt100, Pt1000: |
0,5 0,2 |
| Время термической реакции, с |
15 (ТСП) 60 (ТСМ) |
| Степень защиты корпуса | IP54 |
| Диаметр монтажной части, мм | 6 |
| Длина монтажной части, мм | 80 |
| Минимальная глубина погружения, мм | 40 |
| Схема соединений | 2-х проводная |
| Материал защитной арматуры | 12Х18Н10Т |
| Материал клеммной головки | ABS пластик |
| Средний срок службы, не менее, лет | 10 |
| Средний наработка до отказа, не менее, ч | 42144 |
