Преобразователи термоэлектрические

Преобразователи термоэлектрические (Термопары) имеют различные конструктивные исполнения и номинальные статические характеристики.

Для производства ТП используется термопарный кабель российского и зарубежного производства. Материал термопарного кабеля, материал корпуса ТП, а также способ изоляции рабочего конца термопары определяют рабочий диапазон температур.

ТП состоит из двух соединённых сваркой проволок разного состава и корпуса. Место соединения называют рабочим спаем. Место соединения противоположных концов проволок с медным кабелем или клеммами прибора называют холодным спаем. Напряжение с термопары зависит от НСХ ТП, разницы температур рабочего и холодного конца и температуры рабочего конца.

ТП с небольшим диаметром жилы термоэлектродного провода менее инерционны, но с другой стороны имеют меньший ресурс работы при высокой температуре. Для подключения термопар к приборам используются соответствующие характеристике конкретного датчика термопарные или термокомпенсационные кабели.

Термопары с кабельным выводом

Конструктивное исполнение	Диаметр электродов, мм, мм	Диаметр монтаж. части, мм	Изоляция раб. спая, И-изолир. Н-неизолир.	Длина монтаж. части, мм	НСХ	Диапазон измерения температур, °С	Время термич. реакц., с	Матер. изоляц. кабеля	Длина кабеля, м
Термопара ТП.ХК(ХА)-К2 (контроль температуры воздуха, массивных изделий)	0,5	4,0 5,0	И	20,0 30,0 60,0 80,0	K	-40,0…+350,0	8,0	Асбостек-лонить К11С6	0,5 1,0 2,0 4,0 6,0
					L	-40,0…+350,0
			Н		K	-40,0…+800,0	5,0
					L	-40,0…+600,0
Термопара ТП.ХК(ХА)-К2.1 (контроль температуры воздуха, массивных изделий)	0,5	4,0 5,0	И	20,0 30,0	K	-40,0…+350,0	12,0
					L	-40,0…+350,0
			Н		K	-40,0…+800,0	8,0
					L	-40,0…+600,0
Термопара ТП.ХК(ХА)-К3 (контроль температуры прессформ, подшипников)	0,5	4,0	И	13,0	K	-40,0…+350,0	20,0
					L	-40,0…+350,0
			Н		K	-40,0…+800,0	14,0
					L	-40,0…+600,0
Термопара ТП.ХК(ХА)-К4 (контроль температуры жидких и сыпучих сред)	0,5 0,7	4,0 5,0 6,0	И	10,0 20,0 30,0 60,0 80,0 100,0 120,0 200,0 250,0 320,0	K	-40,0…+350,0	20,0
					L	-40,0…+350,0
			Н		K	-40,0…+800,0	12,0
					L	-40,0…+600,0
Термопара ТП.ХК(ХА)-К4.1 (контроль температуры жидких и сыпучих сред)	0,5 0,7	4,0 5,0 6,0	И	10,0 20,0 30,0 60,0 80,0 100,0 120,0 200,0 250,0 320,0	K	-40,0…+350,0	20,0
					L	-40,0…+350,0
			Н		K	-40,0…+800,0	12,0
					L	-40,0…+600,0
Термопара ТП.ХК(ХА)-К5 (контроль температуры поверхности твердых тел)	0,5	4,0	И	30,0	K	-40,0…+350,0	8,0
					L	-40,0…+350,0
			Н		K	-40,0…+800,0	5,0
					L	-40,0…+600,0

Термопары (преобразователи термоэлектрические) ТП.ХА (ТП.ХК)-К2/К2.1

Термопары (преобразователи термоэлектрические) ТП.ХК (ТП.ХА)-К2/К2.1

ТП.ХК (-40,0…+600,0), ТП.ХА (-40,0…+800,0); контроль температуры воздуха, массивных изделий

633

Термопара (преобразователь термоэлектрическиий) ТП.ХК (ТП.ХА)-К3

Термопара (преобразователь термоэлектрический) ТП.ХК (ТП.ХА)-К3

ТП.ХК (-40,0…+600,0), ТП.ХА (-40,0…+800,0); контроль температуры прессформ, подшипников

735

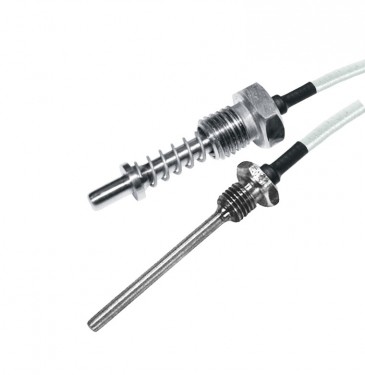

Термоэлектрические преобразователи кабельные ХА (ХК)-К4/К4.1

Термопары (преобразователи термоэлектрические) ТП.ХК (ТП.ХА)-К4/К4.1

ТП.ХК (-40,0…+600,0), ТП.ХА (-40,0…+800,0); контроль температуры жидких и сыпучих сред

1059

Термопара поверхностная (преобразователь термоэлектрический) ТП.ХК (ТП.ХА)-К5

Термопара (преобразователь термоэлектрический) ТП.ХК (ТП.ХА)-К5

ТП.ХК (-40,0…+600,0), ТП.ХА (-40,0…+800,0); контроль температуры поверхности твердых тел

762
